제품 상세 정보: |
| 운영 높이: | 16M | 작업 높이: | 680만 |
|---|---|---|---|
| 붐 섹션: | 3섹션 | 붐각도: | 0' -70' |
| 붐 소재: | Q345 프로필 | 붐 두께: | 4mm |
| 절연 버킷: | 600V | 엔진 출력: | 130마력 |
| 유압: | 16 MPa | 유압 탱크: | 65L |

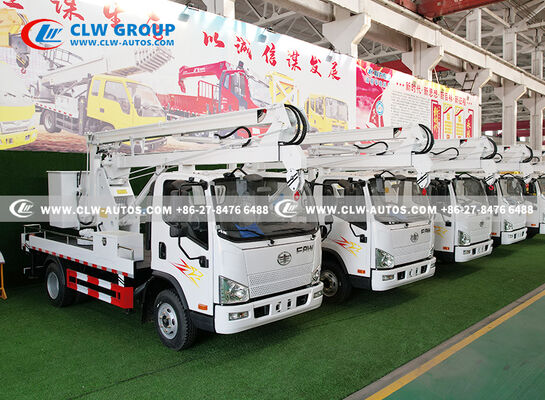

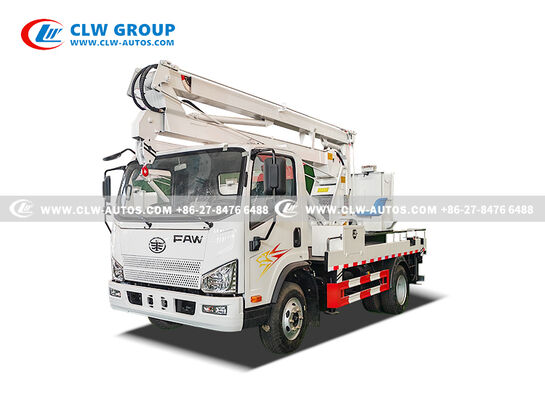

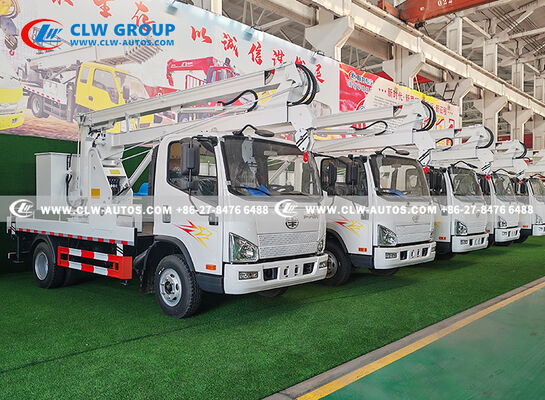

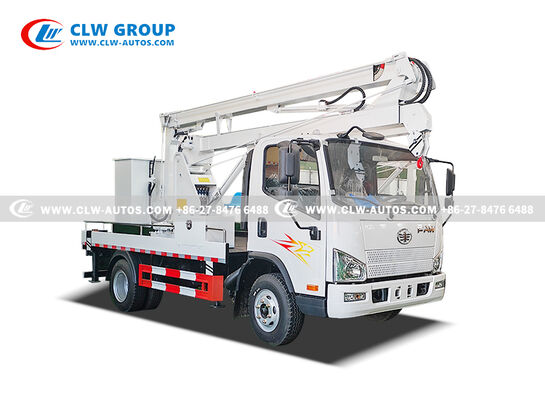

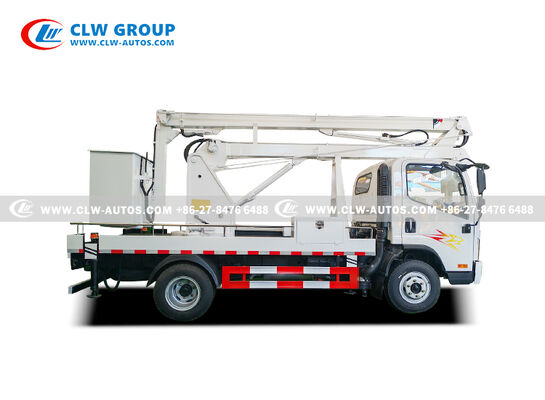

FAW Jiefang 관절식 고소 작업대는 좁은 공간과 복잡한 도시 환경에서 정밀 작업을 위해 특별히 제작된 고소 접근 차량입니다. 견고한 FAW 4x2 단축 섀시와 3,900mm 휠베이스를 기반으로 제작된 이 차량은 검증된 이동성과 매우 다재다능한 3단 관절식 암을 결합합니다.
붐의 독특한 디자인은 수평면에 대해 0도에서 70도까지 접을 수 있어 장애물을 쉽게 넘고 돌아갈 수 있어, 직선 붐으로는 접근하기 어려운 가로등 수리 및 전력선 유지보수와 같은 복잡한 도시 유지보수 작업에 이상적인 솔루션입니다.
플랫폼에는 600볼트 정격의 완전 절연 버킷이 장착되어 있어 전기 수리 중 작업자에게 중요한 보호 기능을 제공합니다. 이 장비에는 Yuchai 4기통, 130마력 엔진과 Wanliyang 6단 수동 변속기가 장착되어 있습니다.
| 섀시 사양 | |
|---|---|
| 상태 | FAW Tiger VH 모델, 공장 신품 2025 |
| 휠베이스 | 3900mm |
| 캡 | FAW Tiger VH 단일 행 및 평지붕 캡 (2-3인용) |
| 엔진 | YUCHAI 엔진 YC4D130-33, 130마력(96kw), 유로 2 배출가스 기준 |
| 변속기 | 수동식, WLY6TS55, 전진 6단, 후진 1단 |
| 클러치 | Φ330, 공기 부스터 푸시 방식 유압 제어 |
| 전축 하중 | 2,000kg |
| 후축 하중 | 9,800kg |
| 후축 기어비 | 5.286 |
| 타이어 | 8.25R16 14 PR, 6개 (스페어 1개 포함) |
| 상부 구조 구성 | |

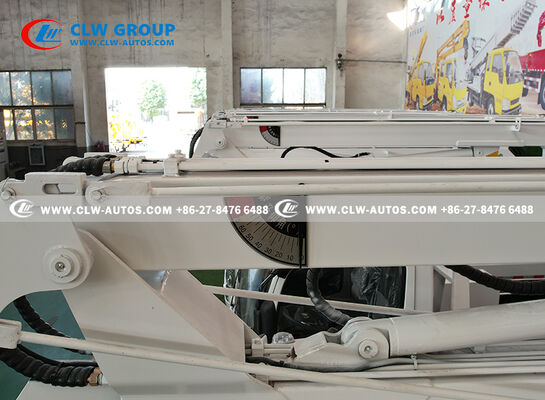

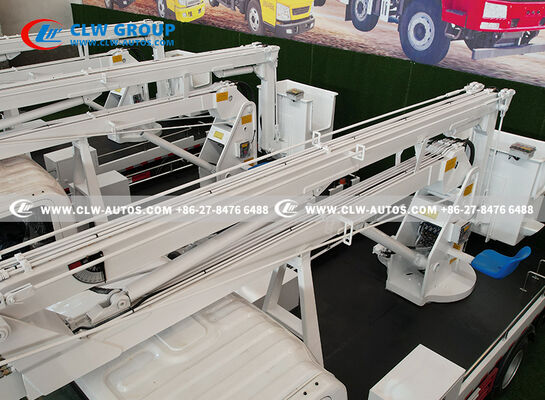

| 붐 유형 | 3단 접이식 암 |
| 재질 | Q345 프로파일, 4mm 두께 |
| 섹션 굴곡 각도 | 0°-70° (수평면에 대한 상대 각도) |
| 최대 작업 높이 | 16m |
| 최대 도달 거리에서의 작업 높이 | 6.8m |
| 후크 용량 | 1톤 |
| 아웃리거 유형 | 전면 및 후면 H형 |
| 다리 재질 | 프로파일 Q345B, 5mm 두께 |
| 다리 간격 | 종방향: 3240mm; 횡방향: 3180mm |
| 유압 잠금 | 4개 다리 모두 양방향 유압 잠금 장치 장착 |
| 매달린 바구니 정격 하중 | ≤250kg |
| 절연 등급 | 600볼트 전압 견딤 |
| 바구니 치수 | 1080*620*1150mm (길이*너비*높이) |
| 수평 조절 유형 | 외부 풀로드 기계식 수평 조절 |
| 안전 기능 | 안전 벨트 1쌍, 후방 아웃리거 스트로브 라이트 (노란색 *2) |
| 비고 | 색상은 선택 사항, 고객 요청에 따른 로고 도색 |
